Tutorial Software Downloader Firmware Mikrokontroler (Khazama AVR Programmer)
Penggunaan Khazama AVR Programmer :
- Install dulu drivernya… tinggal cek di device manager PC ato laptop temen2.
- Kedua Instal software Khazamanya… tinggal Next…Finish dan Yes :D.
- Jalankan software Khazama AVR Programmer, berikut tampilannya.
- Pada menu “ AVR : “ Pilih tipe mikrokontroler yang digunakan, misalkan ATMEGA32.
- Untuk mendownload program yang telah di compile ( file dalam bentuk *.hex) berikut langkahnya:
- Klik Menu File kemudian pilih “ load FLASH file to Buffer “ atau tinggal klik icon seperti gambar berikut:
- Cari file *.hex hasil compile di folder dimana program tersebut disimpan, kemudian pilih open.
Maka tampilan jendela khazama akan menjadi:
Langkah selanjutnya tinggal meng-klik tombol “
Auto Program “ maka proses downloading akan berlangsung.

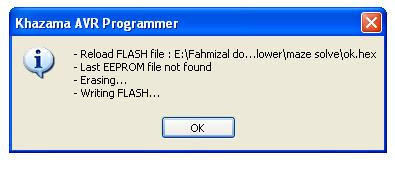

- Kemudian akan muncul jendela seperti berikut, yang menandakan proses downloading telah selesai dan berhasil ^_^
Berikut beberapa kejadian error saat penggunaan khazama dan troubleshootingnya.
Error diatas, terjadi jika Khazama downloader belum ditancapkan pada computer PC ato
laptop anda.
Error diatas, terjadi jika Khazama
downloader belum di sambungkan dengan sistem minimum mikrokontroler yang
akan diprogram, solusinya adalah dengan menghubungkan keduanya. Atau
dapat juga terjadi saat sistem minimum mikrokontroler dengan Khazama
downloader telah terhubung, namun mikrokontroler yang digunakan adalah
mikrokontroler baru (baru dari pabrikan) yang belum di konfigurasi fuse
bit-nya. Maka solusinya adalah mengatur fuse bitnya terlebih dahulu.
